Konstruktions-Dienstleistung Flugzeugbau

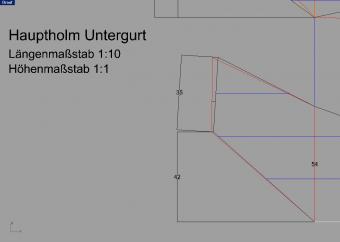

Vergleich nachgezeichnete/gescannte Originalpläne Avo68R mit neuer 3D-Zeichnung

zurück


CAD-Dienstleistung Hauptholm Samburo Avo68R



Beschreibung:



Als Grundlage für die CAM-Fertigung der Holmgurte für den SAMBURO zeichneten wir den gesamten Holm nach den Maßangaben in den Originalzeichnungen dreidimensional neu.

Dadurch konnten wir die Ungenauigkeiten, die bei der zweidimensionalen Erstellung der Originalpläne bzw. dem 2D-Nachzeichnen der gescannten Originale entstanden waren, eliminieren und die bis dato unvollständigen Maßketten erstmals schlüssig erstellen.

Die teilweise vorhandenen Fehlbemaßungen wurden bereinigt, wodurch sich später die Anpassungsarbeiten bei der Flächenmontage erheblich vereinfachen lassen und die entsprechenden Arbeitszeiten eingespart werden können.
